Старый 01.06.2007, 11:49   #1

kkk

Кулверстукас


kkk ♂

Адрес: Киев, Воскресенка

Возраст: 37

Сообщений: 15,575

Машина: Dana 1.2HTP Ambition

Длина: 428110мкм

Диаметр: 49мм Отправить сообщение для kkk с помощью ICQОтправить сообщение для kkk с помощью Skype™По умолчанию Так что же такое мостовое включение усилителя Итак, поскольку уже не первый раз всплывает тема про мосты - раскроем тему си... мостового включения отдельной темой

Цитата:

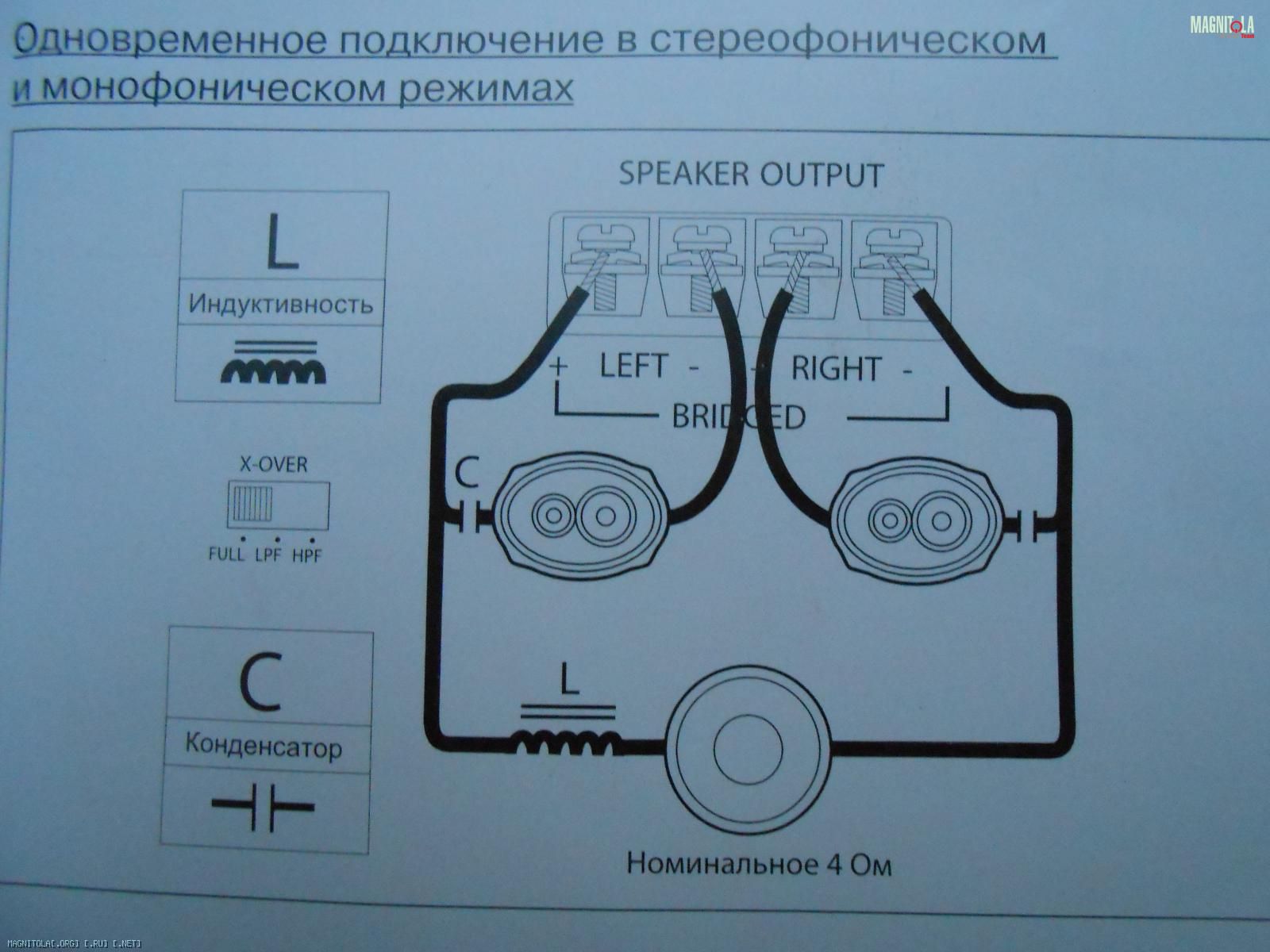

При мостовом включении два канала усилителя объединяются в один новый
канал. При традиционном включении один из проводов, идущих к динамику
от усилителя - нейтральный (его потенциал по отношению к "массе" не
изменяется). Другой провод ("горячий") - передает НЧ сигнал на
динамик. При таком включении размах напряжения на динамике не
превышает напряжения питания за вычетом напряжения насыщения
выходного каскада.
При мостовом включении оба провода "горячие" ("масса" отсутствует),
но сигнал на одном из них должен быть инвертирован, в противном
случае динамик никогда не "увидит" разность потенциалов, поскольку
оба провода получат синфазный сигнал. При инвертировании одного из
сигналов итоговый сигнал возрастет вдвое по сравнению с одиночным
сигналом.
При мостовом включении обычно все параметры исходных усилителей
складываются. Например, при мостовом включении усилителя 50Вт/канал
на 4 Ом при К.H.И.<0.05% Вы получите 100Вт на 8 Ом при К.H.И. <0.10%.
Следовательно, усилитель, рассчитанный на нагрузку 2(4) Ом в
стереорежиме способен вынести только 4(8) Ом в мостовом монорежиме.

Цитата:

Судьба одноканального усилителя однозначна - сабвуфер ему на выход, "вперед и с песней". Поскольку сигнал для сабвуфера нужен монофонический, сигналы левого и правого перед подачей на усилитель необходимо суммировать. Обычно и сложение сигналов, и фильтрация полученного сигнала для сабвуфера выполняются одним устройством, входящим в состав встроенного либо внешнего кроссовера. Однако "узкая специализация" такого усилителя не может не отразиться на его цене, да и выбор моделей невелик. Поэтому выбор обычно делается в пользу двухканального усилителя.
Вариантов его использования двухканального усилителя много, но, прежде чем перейти к ним, необходимо выяснить, может ли "кандидат" работать с мостовой схемой включения.
Кстати говоря, наличие или отсутствие такой возможности нельзя рассматривать как достоинство или как недостаток. Усилители с возможностью работы в мостовом включении (таких среди автомобильных - подавляющее большинство) обладают бОльшей гибкостью применения, чем облегчают жизнь установщику (или владельцу). Однако оборотная сторона этой гибкости вызывает гнев аудиофилов. Дело в том, что инвертирующий и неинвертирующий каналы мостового усилителя выполнены по одной схеме, но на пути сигнала в одном канале имеется дополнительный каскад, инвертирующий сигнал. Поэтому при использовании такого усилителя не в мостовом включении число каскадов для сигнала левого и правого каналов будет разным. Разным будет и время прохождения сигнала через усилительный тракт. Впрочем, ни измерить, ни услышать эту разницу практически невозможно, хотя любители эксперимента могут попробовать поменять местами каналы усилителя - вдруг вожделенная сцена станет туда, куда нужно, без лишних затрат... Итого резюме. Для работы мостом по входу так или иначе надо моно, вариантов получения - тупо разветвить один из каналов на два, или пользовать сумматор. Сумматор может быть встроен в голову, у тех же бюджетных Сонек есть режим работы выходов на саб, когда на двух тюльпанах - моно, равное сумме каналов, и отфильтрованное на устанавливаемой с головы частоте, или же он почти наверняка в том или ином виде присутствует после входов моноблока, так что на моноблок с чистой совестью можно подавать стерео с пары каналов головы - схемотехника все манипуляции с сигналом сделает за вас. АВ усилители из недорогих реже имеют сумматоры по входу, там действуем описанными выше способами, либо просто забиваем на все это дело - в целом стереосигнал в НЧ диапазоне мало отличается что в левом, что в правом канале, и чтоб это услышать - надо быть полным психом

__________________
Не думай о людишках свысока.
