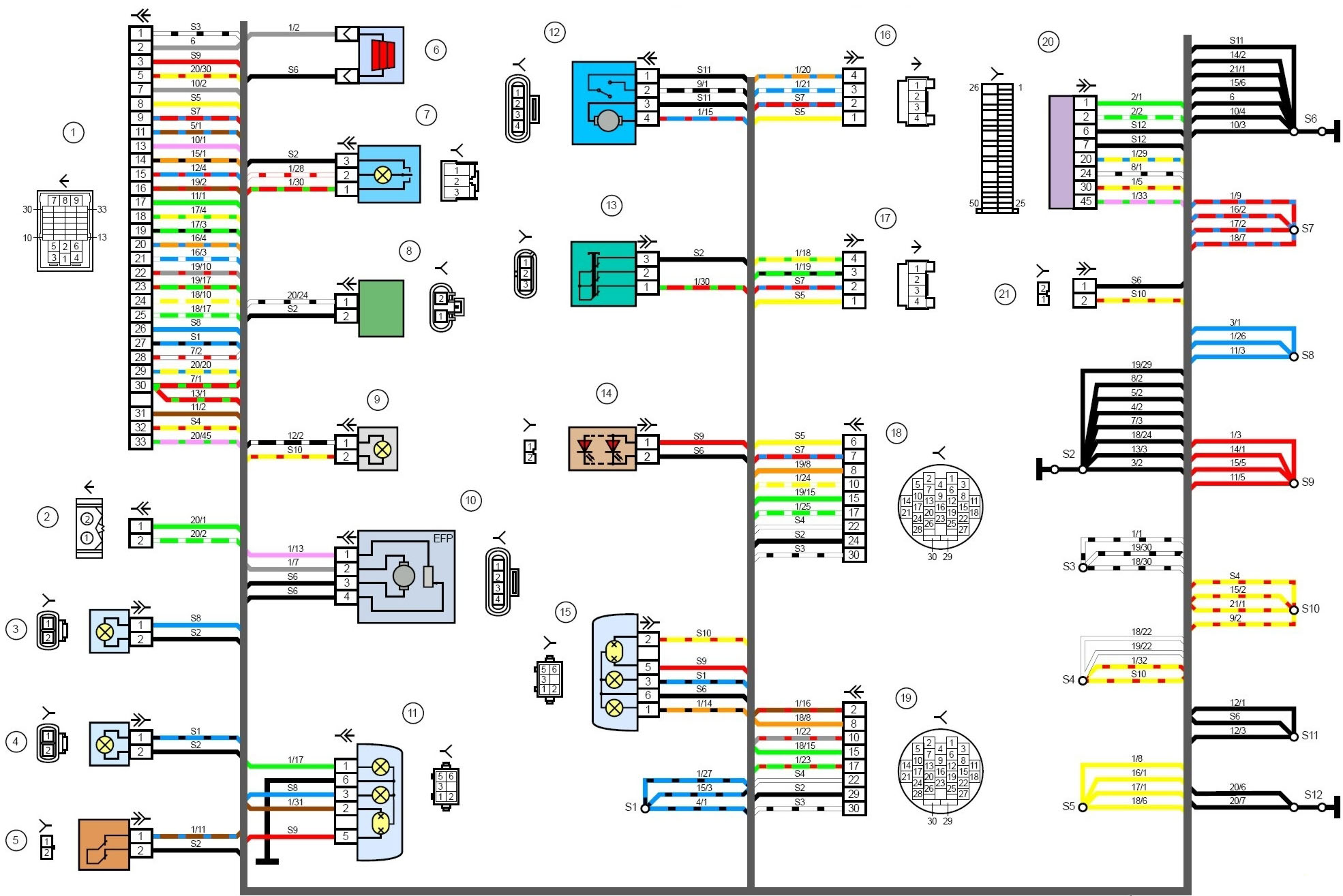

Обозначения на схеме электропроводки автомобиля


Обозначения на схеме электропроводки автомобиля
Обозначения на схеме электропроводки автомобиля
Обозначения на схеме электропроводки автомобиля

Обозначение

назначение

место нахождение

102

- соединение с «массой»

в электропроводке коробки передач

108

- соединение с «массой»

2 в передней левой части электропроводки

112

- соединение с «массой»

2 в электропроводке кондиционера

125

- соединение с «массой»

3 в электропроводке фар

129

- соединение с «массой»

в электропроводке двухтонального звукового сигнала

131

- соединение с «массой»

2 в электропроводке моторного отсека

167

- соединение с «массой»

4 в электропроводке моторного отсека

17

- соединение с «массой»

во всасывающем трубопроводе

200

- соединение с «массой»

(экран) в электропроводке моторного отсека

201

- соединение с «массой»

5, в электропроводке моторного отсека

220

- соединение с «массой»

(«масса» датчика), в электропроводке моторного отсека

269

- соединение с «массой»

датчика 1. в распределительном блоке

43

- соединение с «массой»

в нижней части правой передней стойки

44

- соединение с «массой»

в нижней части левой передней стойки

49

- соединение с «массой»

около топливного насоса

51

- соединение с «массой»

багажник справа

54

- соединение с «массой»

кожух аккумуляторной батареи

611

- соединение с «массой»

в наливной горловине топливного бака

75

- соединение с «массой»

на правой задней стойке

82

- соединение с «массой»

1. в передней левой части электропроводки

83

- соединение с «массой»

в передней правой части электропроводки

85

- соединение с «массой» электропроводки

в моторном отсеке

98

- соединение с «массой»

в электропроводке задней двери

А

- аккумуляторная

батарея

А12

- соединение

положительное (75 aw)

в распределительном блоке

А121

- соединение

в распределительном блоке

А122

- соединение

в распределительном блоке

А124

- соединение (цепь

контрольной лампы

включения стояночного

тормоза)

в распределительном блоке

А125

- соединение

в распределительном блоке

А146

- соединение

в распределительном блоке

А147

- соединение

в распределительном блоке

А148

- соединение

в распределительном блоке

А149

- соединение

в распределительном блоке

А16

- соединение (GRA).

в распределительном блоке

А17

- соединение (61)

в распределительном блоке

А18

- соединение (54)

в распределительном блоке

А19

- соединение (58s)

в распределительном блоке (освещение выключателя)

А2

- соединение

положительное (15)

в распределительном блоке

А27

- соединение

(сигнал скорости)

в распределительном блоке

А29

- соединение (плафон)

в распределительном блоке

A32

- соединение

положительное (30)

в распределительном блоке

А34

- соединение (75х)

в распределительном блоке

А36

- соединение (75а)

в распределительном блоке

А37

- соединение (58а)

в распределительном блоке

А5

- соединение

положительное

(светосигнальное

устройство)

в распределительном блоке

А51

- соединение (56)

в распределительном блоке

А52

- соединение

положительное 2 430)

в распределительном блоке

А57

- соединение (30с)

в распределительном блоке

Аб

- соединение

положительное

(светосигнальное

устройство)

в распределительном блоке

А74

- соединение

(15а, плавкий

предохранитель)

в распределительном блоке

А76

- соединение.

(К-диагностирование)

в распределительном блоке

А8

- соединение

положительное (58d)

в распределительном блоке (освещение дисплея)

А80

- соединение 1(X)

в распределительном блоке

А86

- соединение (50а)

в распределительном блоке

А87

- соединение (RF)

в распределительном блоке

А88

- соединение (NSL)

в распределительном блоке

А95

- соединение 1(56а)

в распределительном блоке

А99

- соединение 1(87)

в распределительном блоке

В

- стартер

В100

- соединение с «массой»

Электропроводки

в передней правой части салона

В101

- соединение с «массой»

(дверь переднего

пассажира)

в электропроводке салона

В102

- соединение с «массой»

Электропроводки

в передней левой части салона

В104

- соединение с «массой»

(внутренняя часть кузова за передними сиденьями

справа), в электропроводке салона

В106

- соединение с «массой»

в электропроводке салона

В108

- соединение с «массой»

в правой задней электропроводке салона

В109

- соединение с «массой»

в левой задней электропроводке салона

В113

- соединение (30а)

в электропроводке салона с левой стороны

В115

- соединение

положительное (30,

центральная электрическая

схема)

в электропроводке салона

В116

- соединение (58s)

в электропроводке салона

В117

- соединение (58а. справа)

в электропроводке салона

В119

- соединение (30а. рулевая

колонка)

в электропроводке салона

В126

- соединение (87. дверь

водителя)

в электропроводке салона

В129

- соединение (плафон 31 L)

в электропроводке салона

В135

- соединение 1(15а)

в электропроводке салона

В159

- соединение

{диагностирование)

в электропроводке салона

В163

- соединение

положительное 1(15)

в электропроводке салона

В182

- соединение (RF)

в электропроводке салона

В205

- соединение (NS)

в электропроводке салона

В235

- соединение

положительное 4 (15а)

в электропроводке салона
